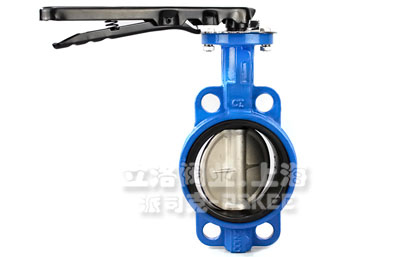

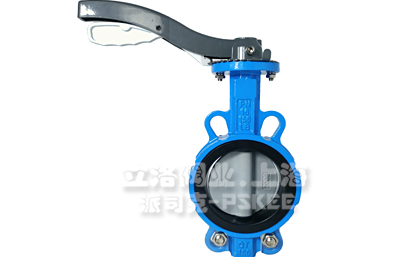

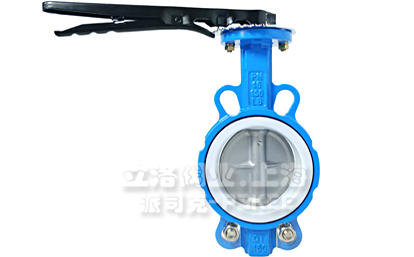

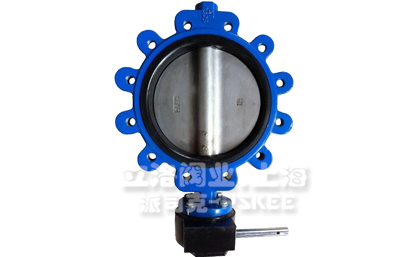

对夹式蝶阀是工业管路中为常见的阀门种类之一，本身结构比较小，只需把它放入管道两端法兰中间，用双头螺栓穿过管道法兰和蝶阀锁紧，就可控制管路的流体介质。特别适用于空间狭窄或管道之间距离较短的场所，蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。
一、对夹式蝶阀安装前说明：
1、安装开始操作前，用空气喷洗清除配管上的外物，配管内面用清水清洗干净。
2、仔细核对阀门使用情况是否与其性能规范相符；(温度、压力)
3、检查阀门通道及密封面是否有杂物，并及时清除；
4、开箱后阀门要及时安装，请勿随意松动阀门上的任何紧固螺钉或螺母；
5、对夹式蝶阀必须使用专用的蝶阀法兰片。
6、电动蝶阀可以安装在任意角度的管道上，为了维护方便建议不要倒置安装。
7、蝶阀法兰盘在安装时必须确保法兰面和密封橡胶对中，螺钉均匀拧紧，密封面必须贴合完整；如果出现螺钉拧紧力度不均匀会出现橡胶凸起卡住蝶板，或顶住蝶板造成阀杆处泄漏。
二、对夹式蝶阀安装步骤：
对夹式蝶阀的正确安装关系到蝶阀的密封程度，以及会不会泄露等问题，包括工况作业中的安全性，用户应对安装流程加以了解。

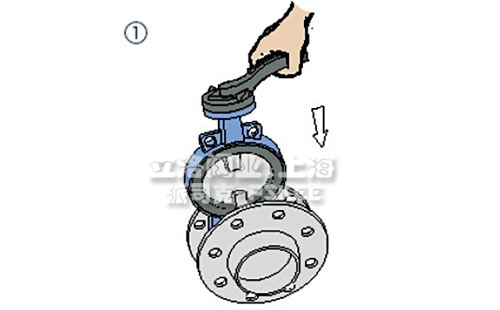

1、如所示，将阀门放置于预安装的两片法兰之间，注意螺栓孔要整齐对齐。

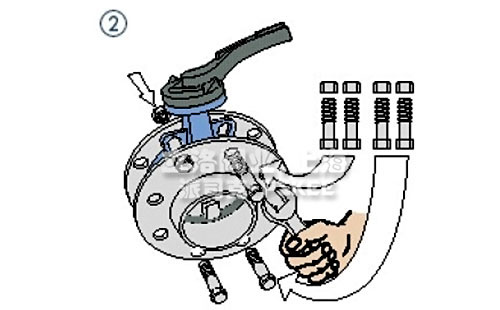

2、将四对螺栓螺母轻轻插入法兰孔，将螺母稍加拧紧以校正法兰面的平面度；
3、将法兰利用点焊固定于管道上；

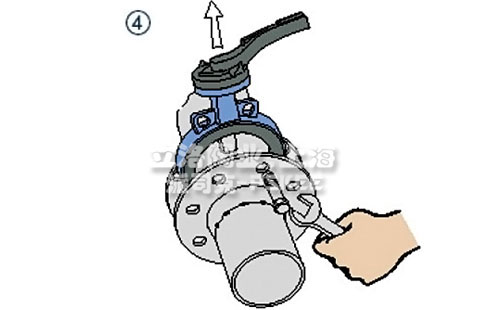

4、将阀门移出；

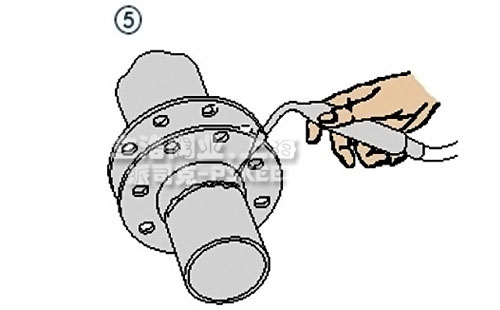

5、将法兰完全焊接固定在管道上；

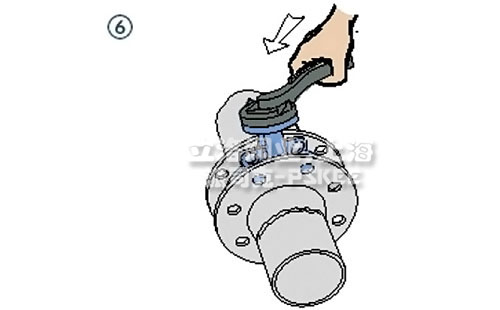

6、待焊口冷却后再安装阀门。保证阀门在法兰中有足够活动空间以防止阀门被损坏，并保证阀板有一定的开度；
7、校正阀门位置并将四对螺栓拧紧，(注意不要拧得过紧)

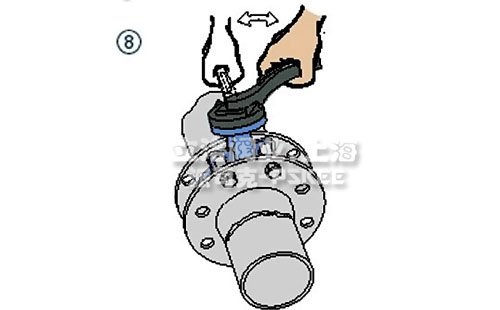

8、将阀门打开，保证阀板能自由开闭，然后使阀板轻微开启；
9、交叉均衡将所有螺母拧紧；

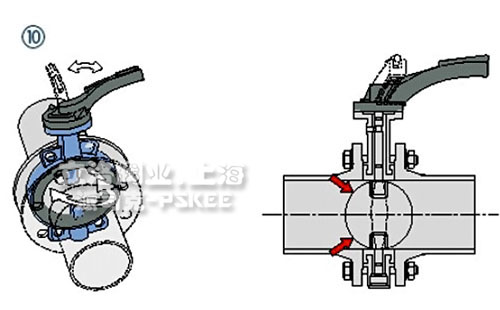

10、再次确认阀门能自由开闭，注意：确认阀板没有碰到管道。
对夹式蝶阀安装注意事项
1.先将法兰焊接到管道上并且冷却至环境温度后，才可将阀门安装到法兰上。否则焊接产生的高温会影响弹性阀座的性能。
2. 焊接法兰的边缘必须用车床加工到表面平滑为止以避免在阀门安装过程中伤及弹性阀座。法兰表面必须完全不受损坏不发生变形，清除所有污垢粉尘和异物，避免阀门及法兰接口发生液体泄漏。
3. 清洁法兰及管道内腔以彻底清除焊接产生的溅落物、剥落的水垢和其他留下的异物。

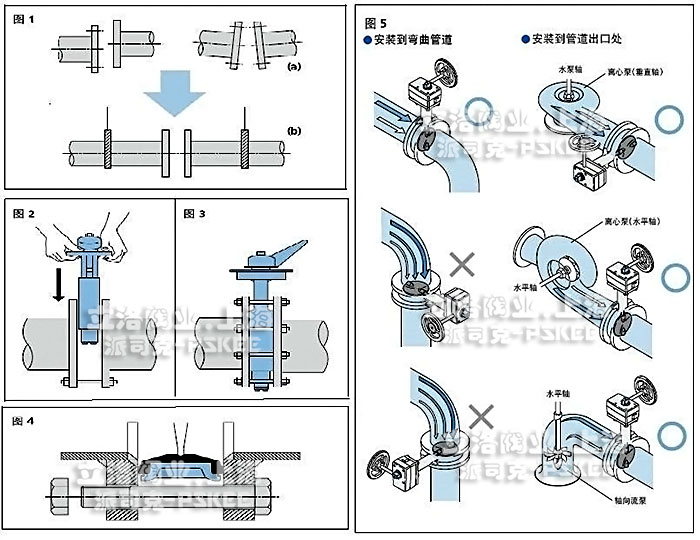

4. 在阀门之间安装管道时，精确地对准上下水管道的中心对于无故障操作至关重要。图 1 所示的不精确中心点必须避免。
5. 安装阀门时将管道下方的定位螺栓定在同一高度起到支撑作用，并调节法兰之间的距离直至阀体两侧相距6-10毫米左右。切记此处阀门只能从关闭位置打开到10°的位置。
6. 将两个螺栓插入阀门的下侧导杆中，然后仔细安装，使法兰表面不会损伤弹性阀座(见图2)。
7. 然后将另外两个螺栓置入阀门上方的导杆中，确保在管道和阀门之间准确的中心定位。
8. 开启阀门三次以检查阀板和法兰的接触之间是否有不畅。
9. 移去定位螺栓，将所有螺栓放在阀体四周进行交替对角紧固(见图3 图4)，直到法兰触到阀体为止。请参考以下表格以获得推荐的扭矩值。
10.安装执行机构时为阀门提供一个支撑以避免阀门颈的扭曲并减少阀门和管道之间的磨擦。
11.不要踩踏在阀门颈或阀门手轮上。
12.不要颠倒安装DN350或更大型号的阀门。
13.不要在止回阀或泵上直接安装蝶阀，这样在接触阀板时可能会造成损坏。
14.不要在弯头和渐缩管的下游一侧安装阀门，或在流速变化时校准阀门。发生这种情况，建议在大约10倍于阀门公称直径的距离之外安装阀门。
15.安装阀门需要考虑到哪个阀板会在输送液体过程中经受流速和压力
