排泥阀主要用于各类型水池排污排水用，主要分为池底用和池外用两大类，池底用分为：隔膜式和活塞式两种，池外用分为：隔膜角式和活塞角式两种，他们分别都可搭配手动、气动、液动、电动实现不同控制方式，下面全文介绍不同型式隔膜阀外形图，结构说明，选型知识。
手动排泥阀结构说明：
手动排泥阀由主阀、齿轮箱、齿条手柄、挡位等组成。排泥阀工作时只要把手柄往下按定位就可以开启，相反就快速关闭。 本阀设计合理，使用方便，密封性能好，经久耐用。

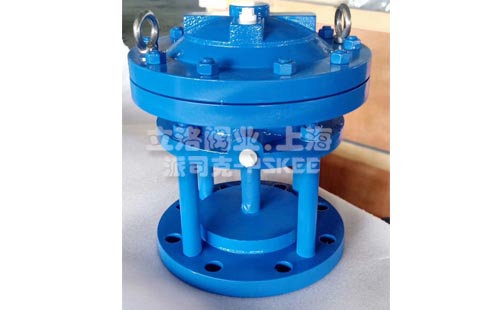

隔膜式池底排泥阀结构说明：
隔膜式池底排泥阀有阀体，上下隔膜腔、膜片、阀杆组成。上下隔膜腔作用为液体工具，液体作为动力，膜片、阀杆作为开关。开启只需20秒可打开阀板。此池底排泥阀须利手动换向阀或电磁阀可远距离控制开关。该排泥阀密封强、开关性能好、检修方便，使用寿命长。

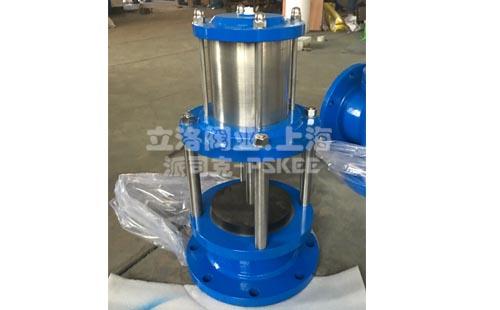

活塞式池底排泥阀结构说明：
该气动液动活塞式池底排泥阀由液压缸和阀体组合而成，液压缸内动力带或阀瓣升降，使阀体通道开或闭，以达到流体通断。池底排泥阀液压缸的活塞密封性能好，采用全不锈钢材质、经久耐用，密封性能好、无泄露、操作方便。

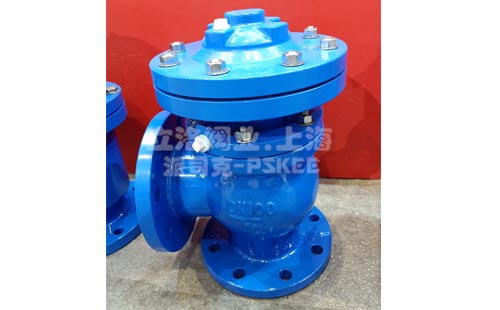

隔膜式角式排泥阀结构说明：
该系排泥阀采用双室隔膜式传动机构替代活塞式,无运动磨损，不会因杂质而产生漏水，对泥沙淤积不敏感,不需要润滑，无机械磨损产生，寿命长。需要配套二位四通排泥专用电磁阀使用，当电磁阀通电后，气体或液体介质进入到下阀腔，阀开启只需要在15-20秒内打开排泥阀板开始排污水，当电磁阀断电，二位四通电磁阀换向，气体或液体进入上阀腔,排泥阀关闭，停止排污水。

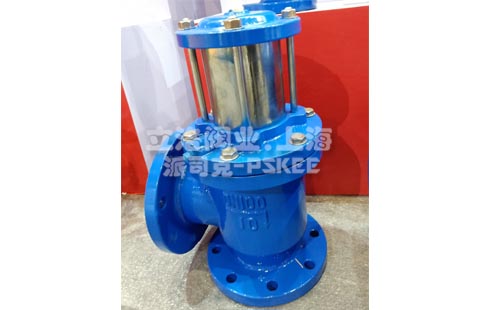

活塞角式排泥阀结构说明：
液动角式排泥阀有阀体、液压缸、活塞、阀杆、阀瓣组成，液压缸是工具。液体、气体为动力，活塞阀杆为开关。需要配套二位四通排泥专用电磁阀使用。
