角座阀选型说明

角座阀选型说明

角座阀连接方式选型：

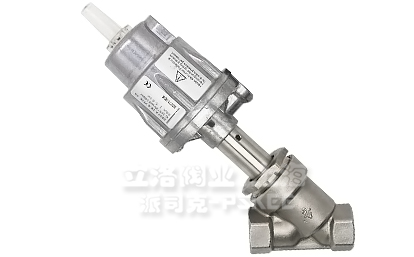

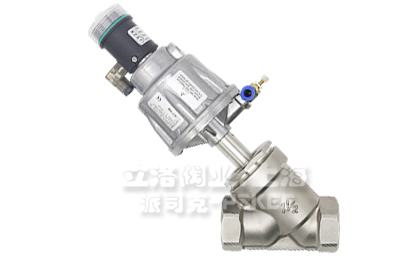

连接方式1：双内螺纹-G螺纹、BSP螺纹

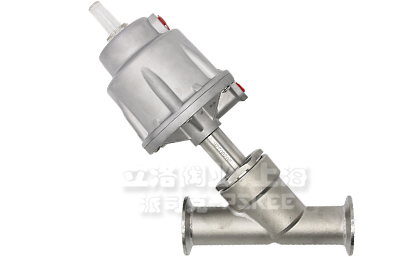

连接方式2：快装式-卡箍式、卡盘式

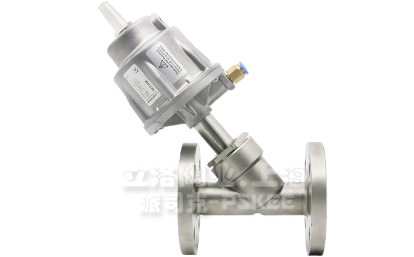

连接方式3：法兰式-固定法兰、活套法兰式

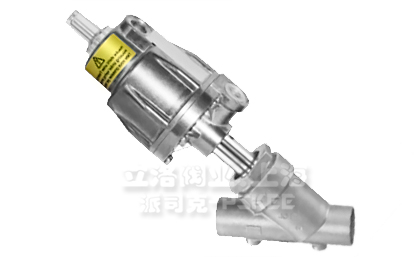

连接方式4：焊接式-对焊式

角座阀密封形式选型：

形式1：PTFE -20-+200度

形式2：FKM -20-+150度

形式3：PPL -30-+250度

角座阀气动头执行器选型：

选配1：双作用常闭型-PA材质

选配2：双作用常开型-PA材质

选配3：单作用常闭型-PA材质

选配4：双作用常开型-PA材质

选配5：双作用常闭型-不锈钢304、316

选配6：双作用常开型-不锈钢304、316

选配7：单作用常闭型-不锈钢304、316

选配8：双作用常开型-不锈钢304、316

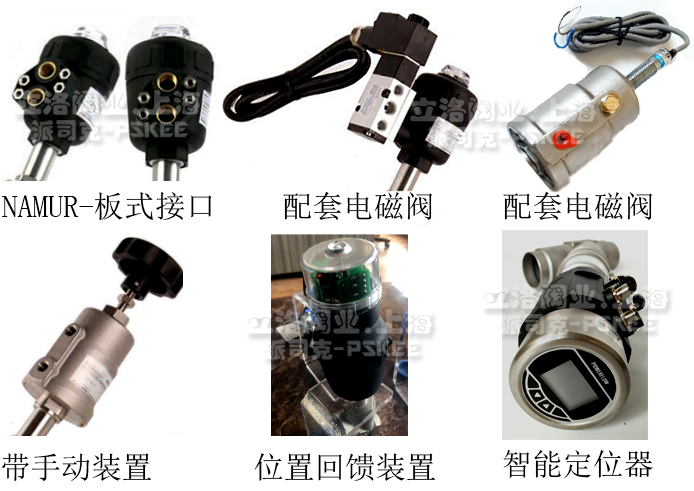

角座阀执行器功能选型：

功能1：NAMUR-板式阀接口

● NAMUR-阀接口设计，便于先导阀与执行器的连接。

●当使用NAMUR-款先导阀4M310-08时，增强了整个气控角座阀的可操作性。

功能2：配套电磁阀

●单作用角座阀可选用两位三通式电磁阀控制。

●双作用角座阀可选用两位五通式电磁阀控制。

●可选防爆型电磁阀。

功能3：配套接近感应开关

●接近感应开关在控制功能为常开或者常闭的通用气

缸执行头上都可使用，接近感应开关安装在执行头上。

●接近感应开关信号能被传输到PLC等电气设备上，反馈阀门启闭信号。

功能4：机械碰触式位置回馈装置。

●电气位置反馈型，机械或感应通过限位开关感应位置启闭状态反馈信号到控制系统。

功能5：配套智能阀门定位器。

●功能丰富，操作简单，可轻松通过液晶屏和按键面板进行操作定位器可通过检测位移传感器信号，对阀门进行快速准确调节。

功能6：带手动操作装置

●可调节活塞开度，限制行程，调节阀门流量。

●在无控制气源、机械(电磁阀)故障时还可用来紧急制动。

角座阀安装流向说明：

●气动常闭型阀一一阀座上流向（低进高出）

适用于可压缩性介质，例如气体，水蒸汽等;以及压力较低的液体介质。

气动常闭型阀一一阀座下流向

（高进低出防水锤）适用于压力大要求高的防水锤管道，可承受较大压差。

●气动常开型阀一一阀座上流向（低进高出）

适用于要求阀门长时间开启的管道，取下消音器即为双作用常开阀。

气动常开型阀一一阀座下流向（高进低出防水锤）

适用于要求阀门长时间开启的管道，防水锤，取下消音器即为双作用常开阀。
