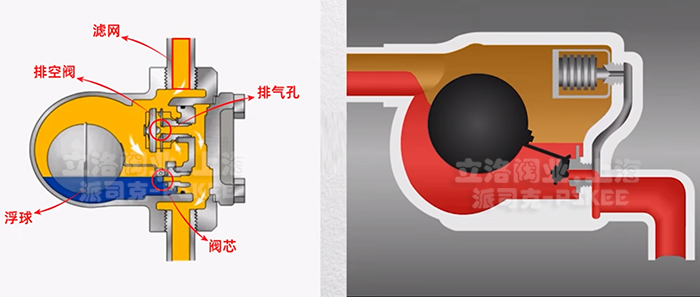

自由浮球式蒸汽疏水阀工作原理图：
该阀利用浮力原理,浮球根据凝结水量的多少随水位的变化而作升降,自动调节阀座孔的开度,连续排放凝结水。当凝结水停止进入时,浮球靠自重降到底部,关闭排水阀座孔。由于排水阀座孔在凝结水水位以下,水汽自然分离，形成水封,达到无蒸汽泄漏。

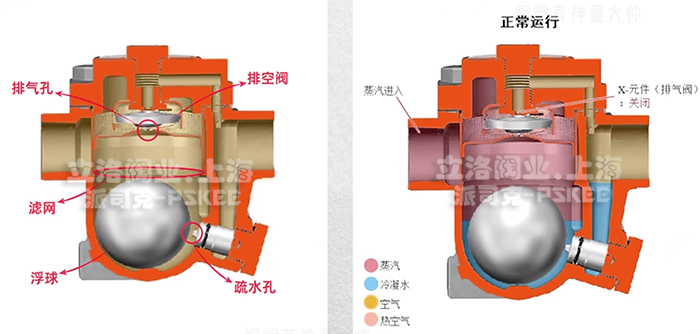

杠杆浮球式蒸汽疏水阀工作原理图：
该阀刚启动时,自动排空气装置迅速排除系统中不凝结气体,当蒸汽和热凝结水进入后,阀腔内温度随着升高,排空气装置自动关闭，浮球根据凝结水水位的变化而作升降,带动杠杆调节阀座孔的开度,连续排放凝结水。当凝结水停止进入时,浮球靠自重下降,驱使杠杆带动阀芯关闭排水阀座孔。

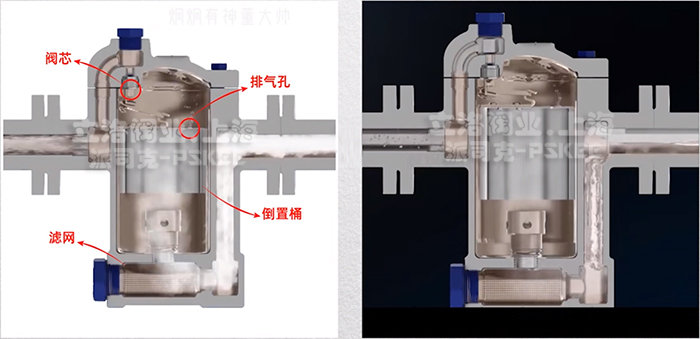

倒置桶式蒸汽疏水阀工作原理图：
倒置桶式蒸汽疏水阀内部由杠杆系统连接倒置桶，桶开口向下为液位敏感件，装置刚启动时，空气和低温冷凝水迅速排出，当蒸汽进入倒置桶，桶内充满蒸汽产生向上浮力，倒置桶连接杠杆带动阀心半闭阀门，桶顶部有小孔能自动排空，当蒸汽减少，冷凝水持续进入阀内，倒倒置桶失去浮力下沉，连接杠杆带动阀芯，再次开启阀门排水，循环工作间断排水。

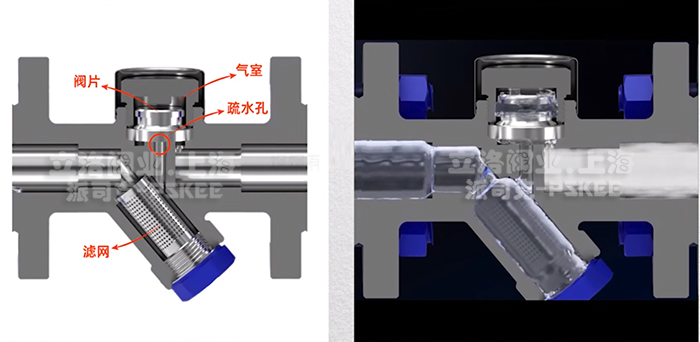

热动力圆盘式蒸汽疏水阀工作原理图：
圆盘式疏水阀是利用蒸汽和凝结水通过阀孔时流速和体积产生变化的不同热力学性质,驱动阀片开关阀座孔,从而达到阻汽排水。

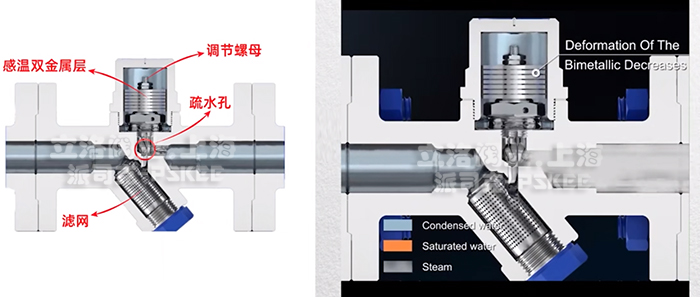

双金属片式蒸汽疏水阀工作原理图：
该阀根据温度的变化造成感受温双金属汽的变形,从而驱使阀芯作主复移位启闭阀座孔,达到阻汽排放。
热静力波纹管式蒸汽疏水阀工作原理图：
该阀根据阀腔内温度的变化形成波纹管内感温液体的汽化或冷凝,波纹管的内压产生变化而驱使波纹管带动阀芯作移位启闭阀座孔,达到阻汽排水。
膜盒式蒸汽疏水阀工作原理图：
该阀根据腔内温度的变化是成波纹管内感温液体的汽化或冷凝,波纹管的内压产生变化而驱使波纹管带动阀芯作移位启闭阀座孔，达到阻汽排水。
