什么是蒸汽疏水阀？
疏水阀，一种识别冷凝水和蒸汽，在排出冷凝水和其它气体的同时保留蒸汽的自动装置。
疏水阀型号大致分为三大类：机械式、热静力型、热动力型。
什么是蒸汽？
蒸汽就是把锅炉中的水，通过加热而产生的一种透明气体，是一种高效、易控制的加热介质，常用于将能量从一个集中点输送到工厂的各个地方，用于加热空气、水或工艺介质的各种设备。
什么是冷凝水？
蒸汽使用装置中的蒸汽，其热量被用来进行加热（蒸汽热利用），放出热量后，温度至沸点液化成为冷凝水，也称为凝结水。
疏水阀，一种识别冷凝水和蒸汽，在排出冷凝水和其它气体的同时保留蒸汽的自动装置。
疏水阀型号大致分为三大类：机械式、热静力型、热动力型。
一、机械式疏水阀工作原理：
a.机械式疏水阀是根据蒸汽和冷凝水的密度差，进行设计。
b.原理都是通过浮式的高度变化，来控制阀芯的启闭，但内部结构有很大区别。
c.机械式分为：倒置桶式，自由浮球式，杠杆浮球式。

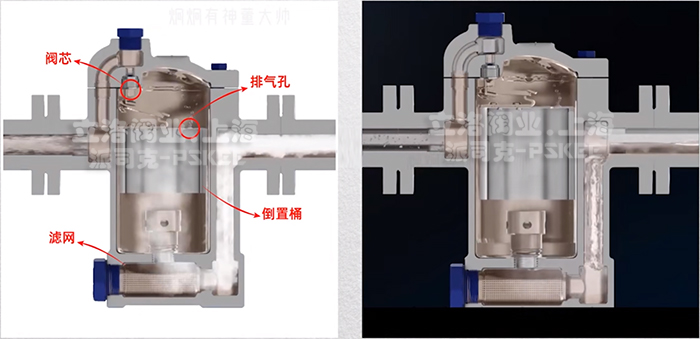

1.倒置桶式蒸汽疏水阀工作原理图解：
倒置桶式蒸汽疏水阀内部由杠杆系统连接倒置桶，桶开口向下为液位敏感件，装置刚启动时，空气和低温冷凝水迅速排出，当蒸汽进入倒置桶，桶内充满蒸汽产生向上浮力，倒置桶连接杠杆带动阀心半闭阀门，桶顶部有小孔能自动排空，当蒸汽减少，冷凝水持续进入阀内，倒倒置桶失去浮力下沉，连接杠杆带动阀芯，再次开启阀门排水，循环工作间断排水。
1.1 产品特点：
a.机械式疏水阀中倒置桶式最为坚固。
b.抗水击、抗腐蚀、抗污性能好。
c.密封能较好，使用寿命较长。

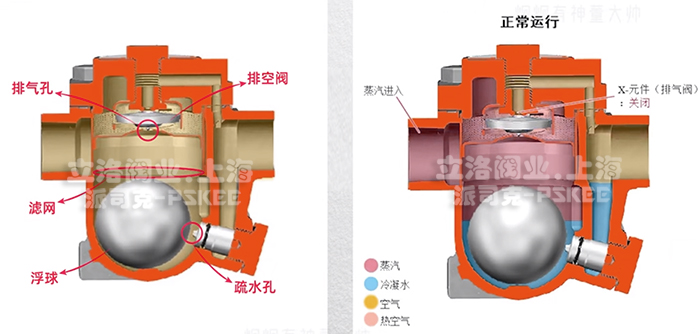

2.自由浮球式蒸汽疏水阀工作原理图解：
自由浮球式疏水阀结构简单，内部只一个活动部件，精细研磨的空心浮球即是浮子，又是启闭件，设备启动时，管道内空气由顶部自动排空阀迅速排出，低温冷凝水流进阀体，冷凝水的液位上升带动浮球上升，开启输水孔排水，当温度提升，自动排空阀关闭，装置进入正常运行状态，蒸汽存于阀体顶部，浮球随冷凝水液位升降来控制流量，连续排水，保证输水孔时刻处于液位以下，形成水封，无蒸汽泄漏。
2.1 产品特点：
a.自由浮球式疏水阀性能稳定，排量大。
b.密封面非集中磨损，耐磨效果好。
c.密封好，使用寿命长，是中低压状态下的理想疏水阀。

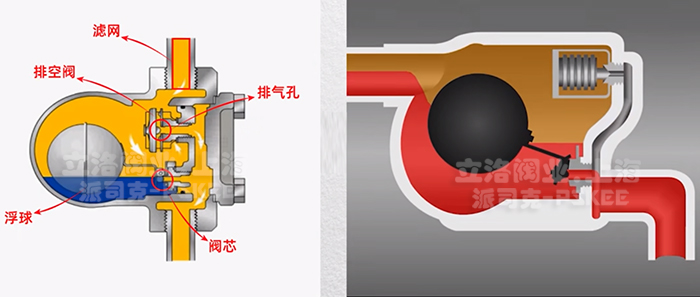

3.杠杆浮球式蒸汽疏水阀工作原理图解：
杠杆浮球式疏水阀由杠杆系统连接浮球，根据冷凝水位的变化而做升降，带动杠杆调节出口阀芯的开度，排放冷凝水，当冷凝水停止进入时，浮球随页面下降，驱使杠杆带动阀芯关闭排水，其自动热静力排空阀可以较好的排空。
3.1产品特点：
a,杠杆浮球式能够适应压力的快速大幅度的波动。
b.排量大，密封性好，使用寿命长。
二 、热静力蒸汽疏水阀工作原理图解：
a.热静力蒸汽疏水阀是以温度差为原理设计，蒸汽和冷凝水的温度变化引起感温原件的变形或膨胀，带动阀芯启闭阀门，阀前始终存有高温凝结水，无蒸汽泄漏，适用于伴热管线，小型加热设备等。
b.常用的热静力疏水有两种：膜盒式和双金属式，他们主要的区别在于感温元件的不同。

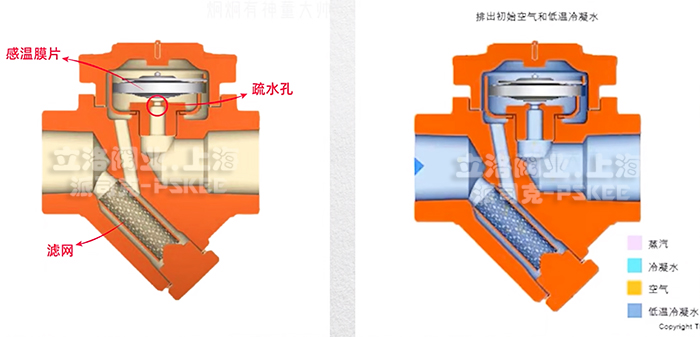

1.膜盒式蒸汽疏水阀工作原理图解：
膜盒式疏水阀由膜盒内感温液体的膨胀带动阀芯启闭，体积小，成本低，反应灵敏。自动排出饱和温度以下的冷凝水，无需温度调节，膜盒对最高使用温度有限制，使用时需要注意。

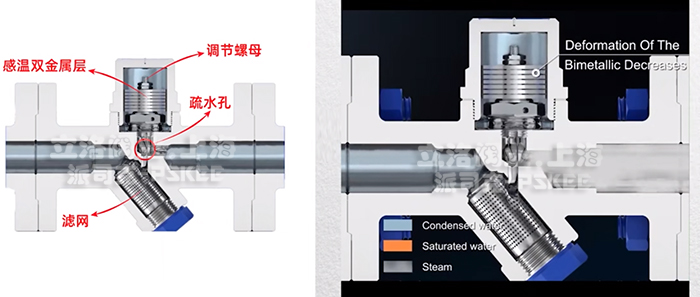

2.双金属片式蒸汽疏水阀工作原理图解：
双金属片式疏水阀感温元件是双双金属片，中心螺杆能控制阀芯高度启闭，使得排出冷凝水温度可自由设定，节能效果好，在高温蒸汽中也能正常使用，但反应灵敏度稍弱于膜盒式。

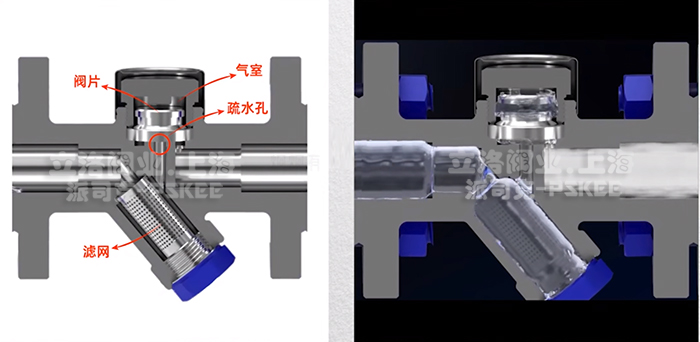

三、热动力蒸汽疏水阀工作原理：
圆盘式疏水阀是常用的热动力型，阀门内部有一个活动阀片，根据蒸汽和冷凝水通过时的流速和体积变化的不同，使阀片上下产生不同压差，驱动阀片启动阀门，当设备启动后，管道内空气和冷却水，靠工作压力推开阀片，迅速排放，当蒸汽到达到阀体时，因蒸汽比冷凝水的体积大流速快，使阀片下端压力减小，使用阀片在上端气势和下端出口的压差作用下，迅速关闭。
当疏水阀气室里面的蒸汽，降温成冷凝水，阀片上端压力消失，出口端冷凝水，靠工作压力再次推开阀片，直动冷凝水排出，两端再次形成压差关闭循环工作，间断排水。
圆盘式即使在疏水阀正常情况下，为关闭阀门，也一定有部分蒸汽泄漏，才能产生上述关闭阀门压差，并且由于阀片的启闭动作频率过高，影响了阀门的耐用性，但因为其使用方便，适用条件广，价格便宜，在使用数量上还是较多。
蒸汽疏水阀在背压中如何选型？
冷凝水回收系统中，可承受背压率和过冷度：如果装置上存在冷凝水回收装置，则需要考虑背压和过冷度。
a.背压就是疏水阀出口端冷凝水受到的阻力，当实际背压超过疏水阀能承受最大背压时，将不能正常工作。
b.过冷度类似于蒸汽冷凝后实际温度和理论饱和温度的差值，过冷度越小越利于能量的回收，一般来说背压承压能力和过冷度的热量损失，机械型要优于热动力型，热动型要优于热静力型。
产品选型性能总结：
机械式蒸汽疏水阀性能全面，不受压力和温度影响，可靠性高，但其体积大，成本高，适用于排水量大的加热设备。
a.其中倒置桶式虽然可以自动排空，但是其排空速度较慢，不适合蒸汽中混杂大量其它气体的情况。
b.自由浮球式使用中可连续排水，排水量大，但抗冲击抗污能力稍差，对球面和阀口的研磨精度要求高,适合水量平稳的中低压环境，密封不集中磨损，寿命长。
c.杠杆式浮球阀适用于压力快速波动，而且排水量很大，杠杆自对中启闭系统，和自动排空阀的质量，是关键环节，性能全面，耐用度稍等于自由浮球式，
d.热静力疏水阀体积小，气密性好，但由于是温感式控制，所以前端需要一段1至2米的冷却管，且不又能用于水量急剧产生的设备，膜片式反应灵敏，自动控制。双金属式耐温更高，手动可调节，更节能。|
e.热动力圆盘式疏水阀体积小，价格便宜，除非是蒸汽压力特别低的情况，基本各种环境下都能正常使用，但气密效果一般，耐用度稍差。
