动态定流量平衡阀工作原理使用说明书

动态定流量平衡阀产品简述：

动态流量平衡阀可在工作压差范围内精确的控制管路流量，使整个系统能时刻保持平衡。无需对整个管道

进行烦琐的阻力计算。无需人工调节，可省去大量人力，安装空间也不受限制，同时也避免了人为的破坏性调节。能够防止因流量过大而造成对设备的损耗，提高设备的耐用性和安全性，整个水系统简洁、可靠，无须安装同程管道，节省成本、安装及材料费用。

动态定流量平衡阀技术参数:

阀体：铸铁。铸钢、不锈钢

阀芯：不锈钢 表面经键镍处理

最大工作温度: 110度

误差:5%

压差范围: 14-220KPa ，35-41KPa

对夹式

连接：DN20-DN450

对夹式

出厂时设定流量;(2-1400立方米/小时)

动态定流量平衡阀压降的计算:

与动态流量平衡阀工作的最小压降值相同(14KPa或35KPa )
流量与压降

计算实例:

所需压降=动态流量平衡阀工作的最小压降14KPa或35KPa泵的

扬程=以上所需压降+系统其他的压降。

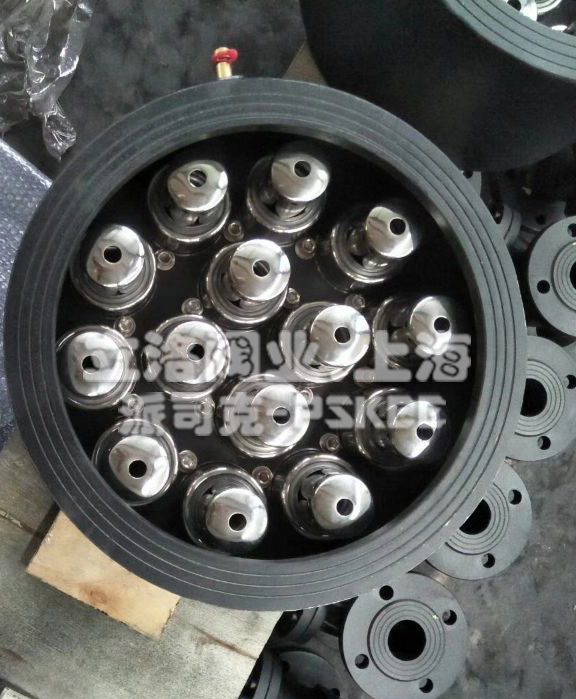

其中的阀芯决定流量.阀体内安装多个阀芯,流量范围广。
