水击泄放阀使用说明书
一.工作原理
本公司生产的水击泄放阀，它被设计用于减小因水泵开启和关闭或停电而造成停泵时管道系统中所引起的压力波动，能够可靠的保护水泵和水系站。此阀门是导阀控制或水力加电子控制，液压驱动有活塞式（柱塞阀)控制阀。阀门的两端的压力差是驱动它开启关闭的能量来源。阀门的驱动装置分为上、下两个控制腔室，上腔室由导阀控制通过调节导阀和泄放导阀的内置针阀来操作，下腔室通过一固定的小孔与阀体内压力相连，是阀门的关闭得到缓冲。

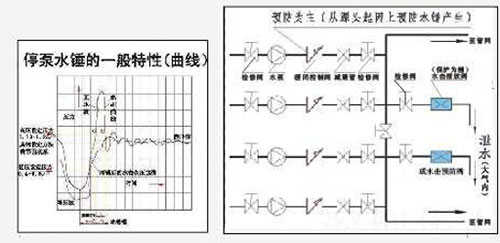

突然的停泵一般会产生巨大的压力波动。在管道较长的供水系统当中,这种压力波动往往表现出明显的低压段，继而高压激聚出现。低压控制系统可感应到这种最初的压力波降并自身开启，以使主阀随之开启，从而预防从系统返回的高压力波动。开启的主阀会将随之而来的高压力波排至大气。高压控制导阀会感应到同样的压力波也会开启并使主阀保持开启状态，将过余能量排放掉。一个液控或器械的流量控制器可限制阀门的开启。这一装置能有效的控制压力波动的释放并保持主阀及时关闭，导致主阀关闭、至是系统中的压力稳定在高压与低压预定值之间。
阀门除了可预防压力波动，还具有维持系统压力的功能。它通过将过高的压力排向大气，来完成这一功能，当系统压力超出高泄压导阀的设定值，导阀将开启，导致主阀开启，使系统泄压。如系统压力恢复，低于导阀设定值,导阀将关闭，导致主阀缓慢关闭。
二.结构与特点
水击预防阀由主阀、高压水力导阀、电磁导阀、低压压力开关、导管、电子控制箱等零部件组成。具有水力自动控制、电子自动控制、高压无条件开启泄水、低压提前开启、断电开启、断电并伴随低压开启泄除水锤及预防水锤的功能。主阀能快开缓闭，具有防止自身关阀水锤的功能。
水击预防阀用于水泵出口管道上，靠近水击发生源如止回阀等，用T型三通外接，能提前开启预防水锤并无条件泄除高压水锤，是泵站安全后保护设备，能有效地提高系统安全可靠性。
三.技术参数
1.设备型号: GA6700(直通式） GA6600(角式)
2.公称压力:1.OMPa 1.6 MPa2.5MPa 4.0 MPa 6.4 MPa 10.OMPa3.设定压力:①高压:实际工作压力的1.1倍:②高压:实际工作压力的
1.15倍;
低压:实际工作压力的0.4~0.6倍,两个指标可同时设定，还可设定断电
开启，
4.如有需要三个指标可同时设定。高压泄水反应时间:水击预防阀反应时间不大于0.5秒，即产生水锤起至水击泄放阀动作泄水时间小于0.5秒。5.适用介质:原水、清水
6.介质温度:1~80℃
7.强度试验:1.5倍工作压力,8.密封试验:1.1倍工作压力
四.主要技术要求
1.超压泄水一高压导阀具有超控功能,无条件超压保护。2.突然降压时开启，并维持开启，等待高压波返回。3.事故断电时开启泄水
4.事故断电并伴随异常低压时开启泄水
5.差动活塞设计，在任何工作压力下都具有可靠的关闭推动力;
6.操作平稳无振动—-主阀采用V形开口阀瓣设计，调节性能优秀，运行平稳(不会产生(自身)关阀水锤):
7.调节型阀门操作，（阀门开启程度自动可调),气垫阻尼缓闭，防止自身关阀水锤;
8)阀座设计将发生最大流速的位置移位至阀座密封的下游，从而减少气蚀对阀座的影响。因此,减少磨损,延长寿命;
9.长方形扁平密封圈,可在线更换,而且阀门关闭严密;10.阀门内部全由不锈钢内衬:
11．快速响应(开阀泄水）----大孔道高敏感的泄压导阀响应过压条件快
速开启主阀（泄水消锤),当压力平息后以可控速度关阀;
12．可靠性----加大尺寸的高压导管能大大减少堵塞和扭结的危险。弹性
阀座、不锈钢导阀前配标准Y型过滤器，使用寿命长,工作可靠;13．维修方便--—虽然阀门被安装在管线上，但其内部的所有部件都能拆
卸下来,只要打开顶盖即可检修和替换零部件。导管上的标准隔离阀可允许进行快速的导阀维护;
14.预设定-每个阀门都在出厂前进行了测试和预设定，但是阀门很容
易根据要求进行现场调整;
15.重载型超强阀体结构,坚固耐用;
五.电子控制器的各种功能:
1.由信号指示灯显示电池或保险丝的状态;2.由信号指示显示控制箱的运行状态;
3.延时器的可调范围可达60秒,以免在水泵刚开启时,因低压而导致阀门压力开关误操作;
4.手动测试按钮可定期测试阀门动作的可靠性:5.特结实的密封(级别)控制箱外壳;
6.各种微型固态电子元器件;
7.超压泄压导阀易于调节;
8.通过压力开关和电磁导阀联动提前开启主阀,预防高压水击;9.闭合触点可提供远程信号;
10.长寿命、恒定电流、有温度补偿、滑流式充电电池;
五.电子控制器的各种功能:
1.由信号指示灯显示电池或保险丝的状态;2.由信号指示显示控制箱的运行状态;
3.延时器的可调范围可达60秒,以免在水泵刚开启时,因低压而导致阀门压力开关误操作;
4.手动测试按钮可定期测试阀门动作的可靠性:5.特结实的密封(级别)控制箱外壳;
6.各种微型固态电子元器件;
7.超压泄压导阀易于调节;
8.通过压力开关和电磁导阀联动提前开启主阀，预防高压水击;9.闭合触点可提供远程信号;
10.长寿命、恒定电流、有温度补偿、涓流式充电电池;

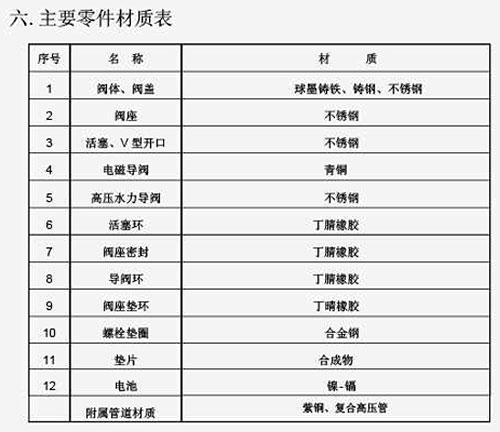

七.防水锤系统阀选型
①安装水击预防阀或水击泄放阀以作保护装置
②液压缓闭调节控制阀快闭90% （1-3秒)慢关10% （2-60秒可调)③减震管防止系统震动和噪音
④进出口安装检修阀
九.选型及安装方法图
水击预防阀的选型方法与水击泄放阀相同:通常它并不通过全部的水泵出水量,仅仅只要排泄其中的一部分,使系统的压力升高控制在可承受的范围内就可以了。因此，水击泄放阀通常比其相连接的管道管径小几号。
水击泄放阀(预防)阀仅仅在有必要泄水以控制压力升高时才尽可能快地开启!在水击泄放阀选型时,最好选择大一号尺寸。因为如果所需泄水量小于它的最大泄水能力,阀门只需开启很小的一部分即可。相反,如果选择较小尺寸则会影响它保护系统的能力。
除了系统的总流量之外,还有许多因素(如管径、长度、管材、水泵、水压等)都是影响系统水击状态的相关因素。如果有可能,最好是全面考察系统的各因素以便选取最合适的水击泄放阀。向我们公司索取“水击分析检查表”以便更彻底的分析可能发生水击的情况,选择更合适的阀门型号。
如果出口不是自由出流,而是淹没出流(特别是当背压较大时）,则会影响水击泄放阀的泄水能力,通常需要排水至无压处。

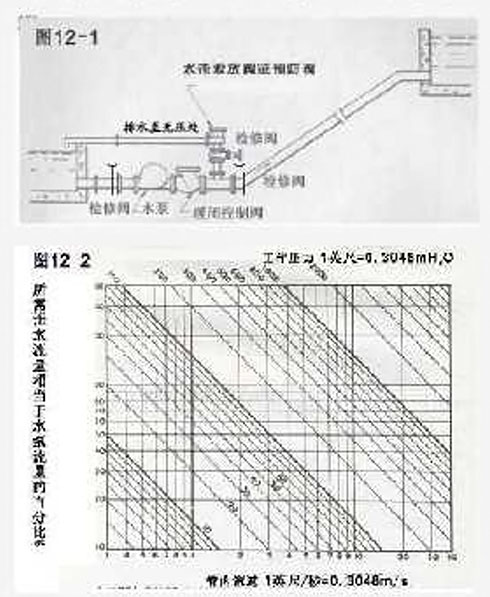

水泵扬水提升系统水击阀位置靠近管线起
1由管内流出V、工作压力(水头)H,查

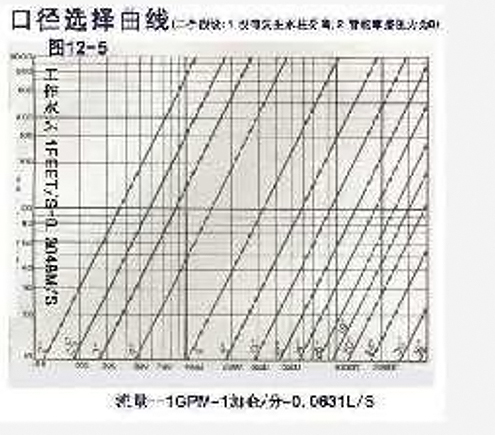

图12-2曲线决定所需泄水量q=x%水泵流量:2)由流量q和工作压力（水头)H查图12-5曲
线，求出所需水击阀口径。
3)通常的一个大尺寸水击阀可用2个稍小口
径的水击阀代替-只要他们的阀口面积之和大于等于大阀即可,而且,2个高压设定压力还可分开渐升设置,使适应性更强,泄水量更小，对系统的扰动也越小。

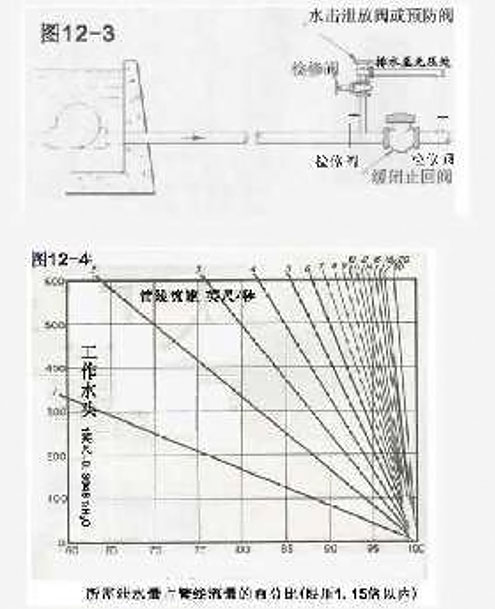

2.重力流输水系统
水击阀靠近末端容易产生关阀水锤的末端阀门
